鋼制繞片螺旋翅片管
發布時間：2018-04-19 點擊次數：12621 次

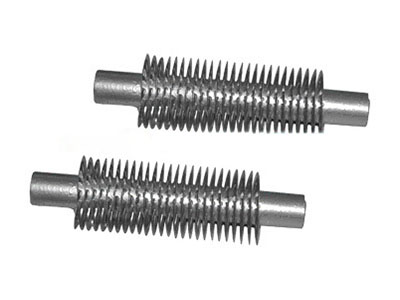

鋼制繞片螺旋翅片管概述
鋼制繞片螺旋翅片管是采用直繞式加工工藝，即在一根優質無縫鋼管上，通過專用繞片機，把優質鋼帶靠機械力緊密、均勻地纏繞在基管外表面，兩端進行點焊固定；然后將鋼制繞片翅片管整體進行熱鍍鋅處理。
鋼制繞片螺旋翅片管特點
1、翅片緊密的纏繞在基管外表面，經熱工實驗室測試，其接觸熱阻小，傳熱性能高。
2、持久耐用：在郊區環境下，標準的熱鍍鋅防銹厚度可保持50年以上而不必修補；在市區或近海區域，標準的熱鍍鋅防銹層則可保持20年而不必修補；
3、可靠性好：鍍鋅層與鋼材間是冶金結合，成為鋼表面的一部份，因此鍍層的持久性較為可靠；
4、鍍層的韌性強：鍍鋅層形成一種特別的冶金結構，這種結構能承受在運送及使用時受到機械損傷；
5、全面性保護：鍍件的每一部分都能鍍上鋅，即使在凹陷處、尖角及隱藏處都能受到全面保護；

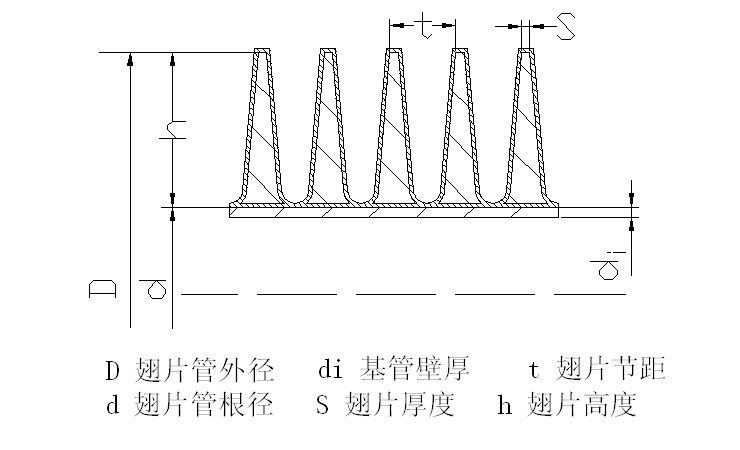

鋼制繞片螺旋翅片管結構示意圖
鋼制繞片螺旋翅片管是采用直繞式加工工藝，即在一根優質無縫鋼管上，通過專用繞片機，把優質鋼帶靠機械力緊密、均勻地纏繞在基管外表面，兩端進行點焊固定；然后將鋼制繞片翅片管整體進行熱鍍鋅處理。
鋼制繞片螺旋翅片管特點
1、翅片緊密的纏繞在基管外表面，經熱工實驗室測試，其接觸熱阻小，傳熱性能高。
2、持久耐用：在郊區環境下，標準的熱鍍鋅防銹厚度可保持50年以上而不必修補；在市區或近海區域，標準的熱鍍鋅防銹層則可保持20年而不必修補；
3、可靠性好：鍍鋅層與鋼材間是冶金結合，成為鋼表面的一部份，因此鍍層的持久性較為可靠；
4、鍍層的韌性強：鍍鋅層形成一種特別的冶金結構，這種結構能承受在運送及使用時受到機械損傷；
5、全面性保護：鍍件的每一部分都能鍍上鋅，即使在凹陷處、尖角及隱藏處都能受到全面保護；
鋼制繞片螺旋翅片管結構示意圖
鋼制繞片螺旋翅片管規格及型號
| 型 號 |
翅 片 外 徑 |
翅 片 根 徑 |
基 管 壁 厚 |
翅 片 節 距 |
翅 片 厚 度 |
單位長度 外表面積 |
翅化比 |
最高 溫度 |
工作 壓力 |
|
D （mm） |
d （mm） |
di （mm） |
t （mm） |
S （mm） |
Sw （m2/m） |
ε（Sw/Sn） | ℃ | MPa | |
| SD-18*2 | 38 | 18 | 2 | 3 | 0.3 | 0.64 | 13.9 | 200 | 1.0 |
| -22*2 | 42 | 22 | 2 | 5 | 0.5 | 0.48 | 14.2 | 200 | 1.0 |
| -25*2.5 | 45 | 25 | 2.5 | 6 | 0.5 | 0.78 | 14.42 | 200 | 1.0 |
| -22*2 | 54 | 22 | 2 | 5 | 0.5 | 0.85 | 21.8 | 200 | 1.0 |
| -40*3 | 88 | 40 | 3 | 12 | 0.5 | 0.94 | 32.2 | 200 | 1.0 |
| -57*3 | 121 | 57 | 3 | 16 | 0.5 | 1.30 | 38.6 | 200 | 1.0 |
